链路聚合控制协议

链路聚合控制协议（LACP）是一种IEEE标准协议，它可以将多个物理以太网链路合并为单一的逻辑链路。这种聚合方式能够提升整体带宽，同时提高网络的可靠性，因为流量可以在多个链路上共享传输，而用户则仍然可以连接到网络中的任意一个链路上。

• 它能够自动检测并协调连接设备之间的链路聚合功能。
• 它支持在一个聚合组中最多拥有16个以太网接口。
• 它最多可以支持8个活跃的连接，而其余的连接则处于待机状态。
• 实现活跃链接之间的负载均衡。
• 如果组中的任何链接出现故障，系统会自动进行故障转移。

LACP模式

LACP采用两种协商模式来决定设备之间如何建立链路聚合：

• 主动模式：该端口会主动向连接的设备发送LACP数据单元，以启动并维持链路聚合功能。
• 被动模式：该端口不会主动发起通信，而是对接收到的LAC PDU进行响应。只有当连接的设备处于活动模式时，才会形成链路聚合。

LACP架构与OSI模型各层的关系

LACP功能在OSI模型的多个层次上发挥作用，从而能够高效地管理链路聚合和流量传输。

• 第1层（物理层）：它将多个物理以太网连接合并为一个逻辑上的通信通道。
• 第2层（数据链路层）：这些组会将各个端口合并成一个聚合集，并负责管理MAC地址以及以太网帧的传输。
• 第3层（网络层）：采用基于IP地址、MAC地址或TCP/UDP端口号等参数的哈希算法，来将流量分配到各个活跃的链接上，从而实现负载均衡。

LACP的特点/特性

• 港口吞吐量：支持在一个链路聚合组（LAG）中最多连接8个活动链路；此外，还可以配置额外的链路作为备用链路。
• LACP多播地址：使用多播MAC地址01:80:C2:00:00:02来在设备之间交换LACP数据单元。

• 计时器：

快速模式：LACP数据包每1秒传输一次。

慢速模式（默认设置）：LACP数据包每30秒传输一次。

• 负载均衡：流量分配可以通过基于MAC地址、IP地址或传输层信息的每数据包、每流或每套接字哈希机制来实现。
• 故障转移支持：如果任何活跃的链接出现故障，系统会自动将流量重新导向其他仍然正常运行的链接，从而确保网络的持续连通性。

LACP标准

IEEE 802.3ad（原始标准）：

• 引入的以太网链路聚合技术
• 将多个全双工以太网连接合并为一个逻辑接口（LAG）。
• 通过使用多个低速度的链接来提升带宽，而不是只依赖一个高速度的链接。

2. IEEE 802.1AX（增强型标准）：

• IEEE 802.3ad标准的后续版本/继任者
• 提升了容错能力和冗余性。
• 确保链接的可用性更高。
• 在现代交换机和数据中心中，这种技术被广泛用于实现可扩展的性能提升。

LACP配置（思科示例）

# 在交换机端口上启用LACP功能
Switch(config)#interface range fa0/0 - 3
Switch(config-if-range)# channel-group 1 模式：活动状态
Switch(config-if-range)# 退出
# 请确认EtherChannel的状态是否正常
Switch# show etherchannel summary

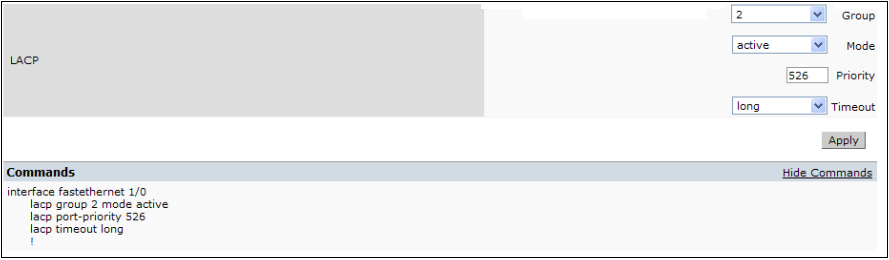

以下是截图，有助于更好地理解整个流程：

在这里，端口 fa0/0 到 fa0/3 通过 LACP 在活动模式下被合并为 LAG 1。

实际应用场景

• 企业局域网：通过聚合交换机的上行链路，可以实现更高的带宽需求。
• 数据中心：提升服务器和存储系统的吞吐能力以及冗余性。
• 服务提供商：将多个WAN链路整合在一起，以实现高速连接。
• 高可用性系统：通过自动故障转移机制，确保系统不会出现任何停机情况。

LACP通过将多个物理链路合并为单一的逻辑通道，从而提升了网络的容量。这种方式能够提供更高的带宽、更高效的流量分配、自动的故障转移功能，同时还能简化且降低链接管理的成本。

LACP需要兼容的设备以及合理的配置方式。如果负载均衡设置不当，可能会导致数据包的重新排序。此外，LACP还需要严格处理VLAN问题，而且其端口的可扩展性有限。
