如何配置、验证以及解决与IPv4相关的RIPv2问题？

先决条件：路由信息协议（RIP）V1与V2, 在Cisco设备上配置RIP版本1和2.

RIPv2是一种无类别的路由协议。距离矢量路由协议(DVRP这是一种基于计时器的路由协议。它使用用户数据报协议（UDP）作为传输协议，使用的端口为520。该协议以跳数作为衡量标准，最大跳数为15，而当跳数达到16时，就会移除之前已存在的路由，从而实现重新路由的目的。路径污染这是一种快速遗忘邻居路由器路由表中过时路由信息的方法。RIPv2支持纯文本和MD5两种认证方式。

RIPv2的多播地址是224.0.0.9。它依赖于定期发送完整的路由更新信息，而不是只发送部分更新信息。在按需路由的情况下，RIPv2会一次性发送完整的更新信息，之后则不再发送任何更新信息，直到RIP路由域中的拓扑结构发生变动为止。当路由发生变化时，RIPv2还会发送触发式更新信息。在RIPv2中，路由标签的功能使得可以在重新分发路由信息时为其添加标签。此外，RIPv2还支持为每条路由配置下一跳的IP地址。

RIPv2命令：

启用RIPv2：

ROUTER(config)#路由器设置为RIP模式
ROUTER(config-router)#版本2
ROUTER(config-router)#<网络ID>

验证RIPv2是否正常：

路由器#显示RIP路由信息

路由器#显示IP协议信息

路由器#显示IP RIP数据库信息

RIPv2的故障排除：

路由器#debug ip rip [事件信息]

配置RIPv2：

步骤1：请创建以下3个路由器的拓扑结构。GNS3 or Cisco Packet Tracer如下图所示：

步骤2：在路由器的物理接口上配置IPv4地址：

R1(config)#int f0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#关闭自动重启功能

R2(config)#int f0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#禁止接口关闭功能
R2(config-if)#int f0/1
R2(config-if)#ip address 20.0.0.1 255.255.255.0
R2(config-if)#关闭自动重启功能

R3(config-if)#int f0/0
R3(config-if)#ip address 20.0.0.2 255.255.255.0
R3(config-if)#禁止关闭功能

步骤3：在R1上配置一个具有IPv4地址的回环接口：

R1(config)#interface 环回接口0
R1(config-if)#ip address 1.1.1.1 255.255.255.255

步骤4：在R3上配置一个具有IPv4地址的回环接口：

R3(config)#interface 环回接口0
R3(config-if)#ip address 3.3.3.3 255.255.255.255

步骤5：在所有的路由器上启用RIPv2。路由器类型：RIP全局配置命令：

R1(config)#路由器设置为RIP模式
R1(config-router)#版本2
R1(config-router)#网络配置为10.0.0.0
R1(config-router)#网络配置为1.0.0.0

R2(config)#路由器设置为RIP模式
R2(config-router)#版本2
R2(config-router)#网络配置为10.0.0.0
R2(config-router)#网络配置为 20.0.0.0

R3(config)#路由器设置为RIP模式
R3(config-router)#版本2
R3(config-router)#网络配置为 20.0.0.0
R3(config-router)#网络配置为3.0.0.0

步骤6：使用“show”命令检查路由器上的IPv4路由表，以查找包含RIPv2路由信息的条目。显示IP路由信息，类型为RIP。 :

R1#show ip route rip

R2#显示IP路由信息，包括RIP相关的信息。

R3#show ip route rip

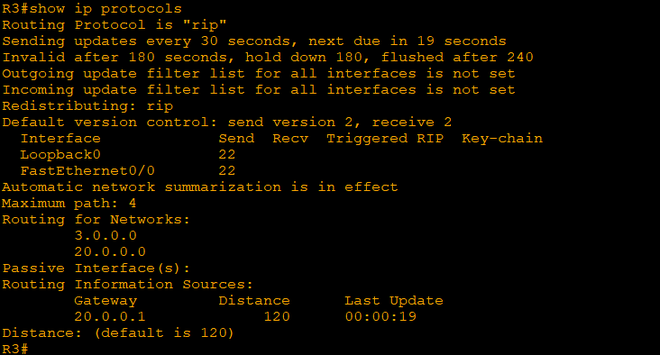

步骤7：使用“show”命令检查路由器上启用的IPv4协议。显示IP协议信息 :

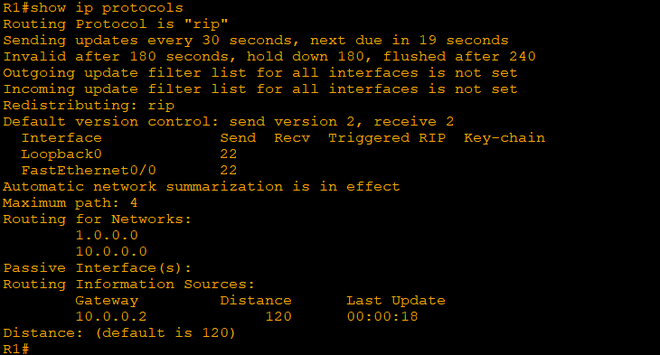

R1#显示IP协议信息

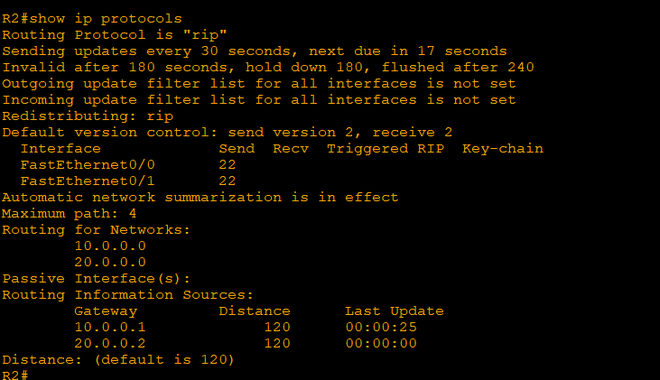

R2#显示IP协议信息

R3#show ip protocols

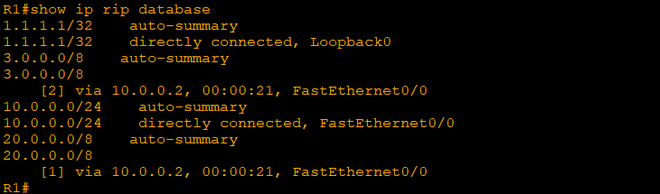

步骤8：使用“show”命令检查所有路由器上的RIPv2数据库。显示iP地址数据库:

R1#show ip rip database

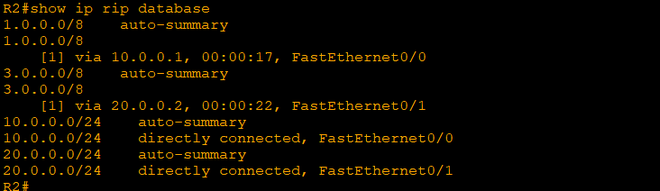

R2#显示IP RIP数据库信息

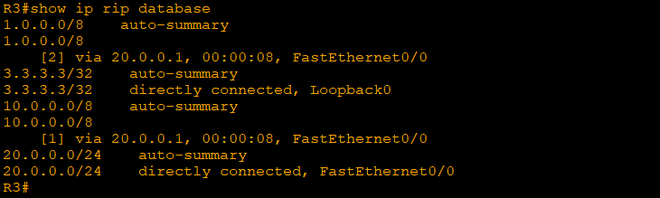

R3#show ip rip database

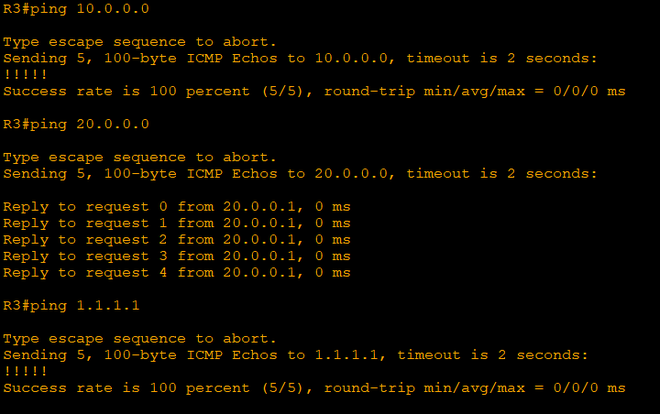

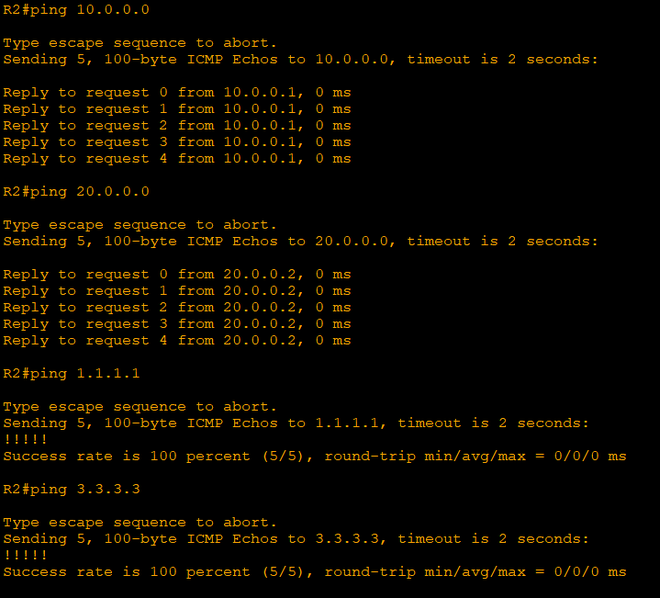

步骤9：检查连接状态：

步骤10：使用该命令来调试RIPV2事件数据包。调试 iP 的RIP事件 :

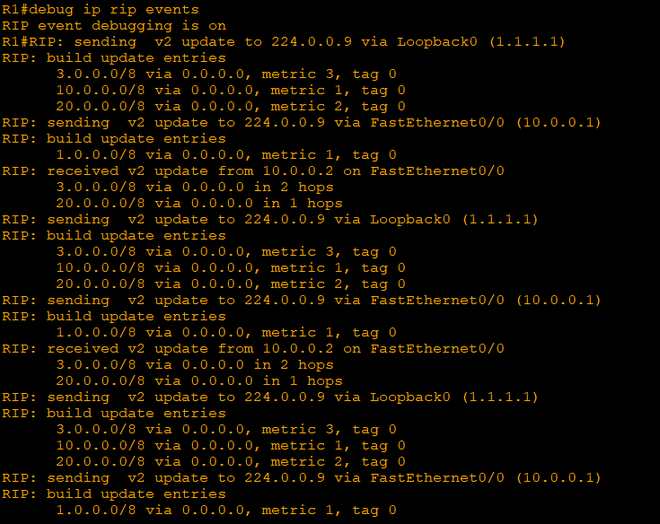

R1#debug ip rip events

• RIPv2的通告信息是通过R1的回环接口以及fastethernet0/0接口发送的。

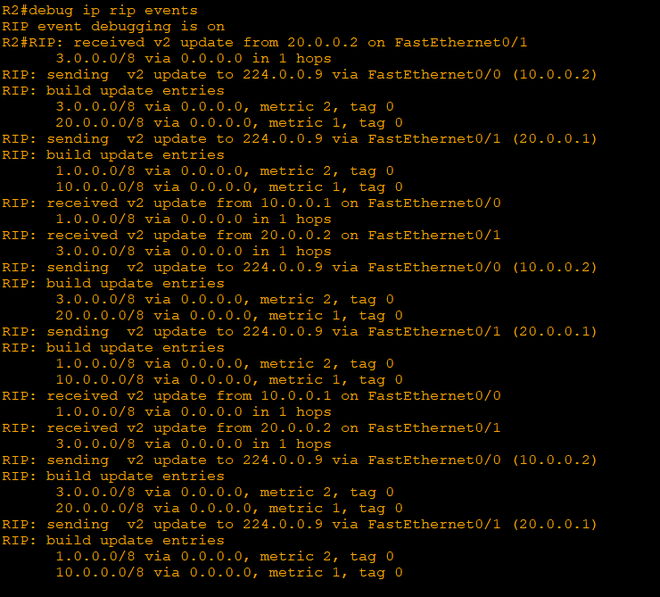

R2# debug ip rip events

• RIPv2的通告信息是通过R2设备的两个物理接口发送的，这两个接口分别是fastethernet0/0和fastethernet0/1。

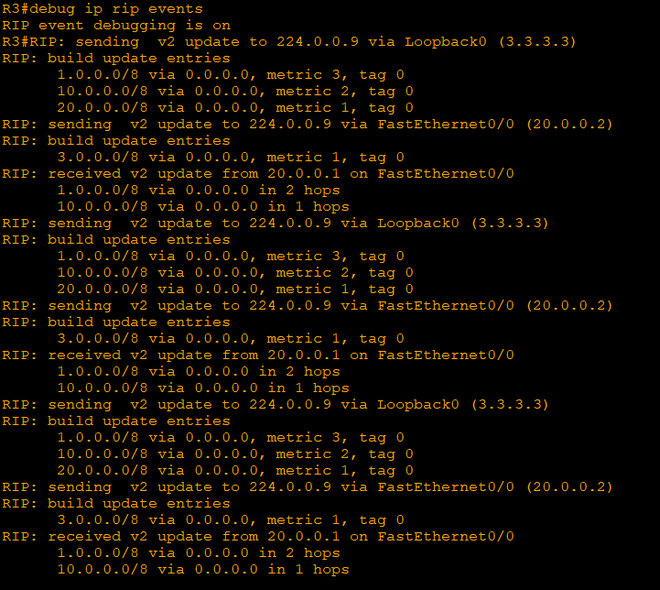

R3# debug ip rip events

• RIPv2的通告信息是通过R3的回环接口以及fastethernet0/0接口发送的。

要关闭调试功能：

R1# 解除所有调试模式

仿真：

从R1开始，对R3的回环接口进行ping测试：
