什么是ISL（交换机间链路）？

ISL代表/意味着交换机间连接这是VLAN协议之一。ISL属于专有技术。Cisco而且，它只被用于在两者之间。思科交换机它是在某种环境下运行的。点对点该环境支持 VLAN 技术，最多可容纳 1000 个 VLAN。它只能通过快速以太网和千兆以太网连接来使用。应用/用途：

• ISL被思科交换机用于VLAN交换功能。
• Cisco还引入了能够支持Token Ring、FDDI和ATM帧通过Ethernet ISL进行传输的功能。
• ISL Trunking可以用来提升系统的性能、可管理性以及可靠性。

它是如何工作的呢？

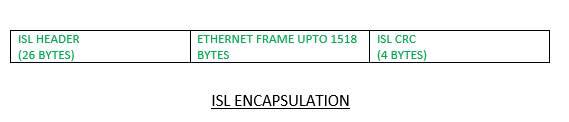

• ISL的工作原理是将一个26字节的头部和4字节的尾部封装在以太网帧中。这个尾部实际上是一个帧校验序列（FCS），其作用就是确保ISL数据包不会受到损坏。
• ISL框架的大小在94字节到1548字节之间。
• 整个封装框架保持不变。
• 在 ISL 头部中，源地址和目的地址并不是从被封装的帧中继承而来的。ISL 头部中的源地址实际上是发送 ISL 数据包的交换机的地址。而目的地址则是由 ISL 所特有的两个多播 MAC 地址之一所决定的。
• 当两台连接的Cisco交换机使用DTP功能进行中继配置时，它们会自动选择ISL协议来进行中继设置。除非其中一台交换机不支持该协议，或者被特别配置为不使用ISL协议。

ISL的特性/特点

Inter Switch Link（ISL）协议的各个封装方式如下所示：

• DA（目标地址）：该目标地址使用的是多播MAC地址，即01-00-0C-00-00-00。DA字段的前40位表明，该数据包采用的是Inter-Switch Link（ISL）格式。
• 类型：该字段表示所封装的帧的类型。帧的类型可以是以下几种：- 以太网（0000）、令牌环网（0001）、FDDI（0010）以及ATM（0011）。
• 用户：USER字段由4位代码组成。这些位用于扩展TYPE字段的含义。默认的USER字段值为“0000”。对于以太网帧来说，USER字段中的“0”和“1”分别表示数据包在通过交换机时的优先级。
• SA：SA表示源地址。传输Inter-Switch Link（ISL）帧的交换机的地址即为源地址。
• Len：Len字段用于表示数据包的长度。
• SNAP：SNAP是Subnetwork Access Protocol（子网络访问协议）和Logical Link Control（逻辑链路控制）的缩写。AAAC03 SNAP字段是一个24位的常量值，其值为“AAAC03”。
• HSA（源地址的高位部分）：HSA字段是一个24位的数值，它代表了SA字段中前3个字节的内容，也就是制造商的标识信息。
• VLAN（目标VLAN ID）：表示数据包所属的VLAN ID。VLAN ID是一个15位的数值，用于区分不同VLAN中的帧。VLAN ID也被称为帧的“颜色”。
• BPDU：表示该帧是BPDU帧，还是CDP或VTP帧。
• 索引：数据包来源的端口号。
• 备注：该字段用于存放额外的信息，例如令牌环网络或FDDI帧校验序列相关的信息。对于以太网来说，该字段的值应为0。
• 封装后的以太网帧：即实际的以太网帧。
• ISL CRC：对ISL数据包进行四字节的校验，以确保数据包未被损坏。

ISL的优点

• ISL用于标记信息。这意味着，我们可以通过一个中继链路来同时处理多个VLAN的数据包。这样一来，交换机就能更容易地判断出这些数据包属于哪个VLAN。
• 它使得多个交换机能够同时相互连接，从而保持与VLAN相关的信息。
• 与Fast Ethernet连接相比，它提供了与有线速度相当的性能，同时延迟也较低。
• 使用ISL技术时，无需借助路由器来进行交互和通信。因此，用户能够高效且快速地访问服务器，而不会遇到任何延迟问题。

ISL的缺点

• ISL仅与Cisco交换机兼容。如果用户想要在两种不同类型的中继链路之间进行数据传输，那么他可能需要使用802.1Q封装方式。
• 与802.1Q相比，ISL具有更高的运营成本。
• ISL仅支持1000个VLAN，而802.1Q则最多支持4096个VLAN。

由于各种原因以及与交换相关的问题，ISL已经不再被使用。特别是在VLAN传输中，这种情况更为明显。思科已经不再支持ISL技术了，而且一些新生产的思科交换机甚至都不支持这种技术。因此，现在通常使用的是802.1q协议。就连思科也推荐使用802.1q VLAN交换协议。大多数现代交换机都是基于这种协议来工作的。
