在Cisco设备上配置EIGRP被动接口

先决条件：在RIP、OSPF和EIGRP中，所谓的“被动接口命令行为”指的是什么？

EIGRP被动接口已启用，路由器会开始发送Hello数据包，并处理来自指定网络范围内的所有接口的EIGRP数据包。 不过，这种做法实际上是一种不必要的资源浪费。因为，那些用于逻辑接口上的路由器资源其实可以被节省下来。这些逻辑接口上并没有任何设备连接，而且，那些连接到网络上的接口上，也永远无法形成EIGRP邻居关系。因此，这样的做法是完全没有必要的。 为了避免浪费路由器的资源以及降低CPU的利用率，可以将某个接口配置为被动接口。

这种被动接口既不生成EIGRP数据包，也不处理这些数据包。不过，与被动接口相连的网络会被通告到整个路由域中。

EIGRP被动接口配置命令：

路由器EIGRP子命令


描述/说明

示例/例子

配置EIGRP被动接口：

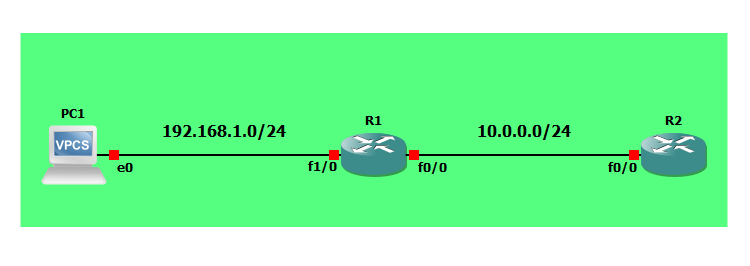

步骤1：请在GNS3中创建如下所示的2台路由器拓扑结构：

步骤2：请配置路由器上物理接口上的IPv4地址。

R1(config)#interface FastEthernet0/0
R1(config-if)#ip address 10.0.0.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#interface FastEthernet1/0
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown

R2(config)#interface FastEthernet0/0
R2(config-if)#ip address 10.0.0.2 255.255.255.0
R2(config-if)#no shutdown

步骤3：在R2上配置一个具有IPv4地址的回环接口。

R2(config)#interface Loopback0
R2(config-if)#ip address 2.2.2.2 255.255.255.255

步骤4：请配置VPC上的IPv4地址以及默认网关。

PC1> ip 192.168.1.2 /24 192.168.1.1

步骤5：使用相应的命令来配置两台路由器上的EIGRP进程。路由器类型：EIGRP <1-65535>or 路由器 EIGRP <虚拟实例名称>然后，将各个路由器的接口网络添加到EIGRP自治系统中。 :

R1(config)#router eigrp 1
R1(config-router)#network 192.168.1.0

R1(config-router)#network 10.0.0.0

R2(config-if)#router eigrp 1
R2(config-router)# network 10.0.0.0
R2(config-router)#network 2.2.2.2

步骤6：检查路由器上的IPv4路由表，以查看是否有EIGRP路由条目：

• 带有前缀的条目“D”指的是 EIGRP 路由条目。

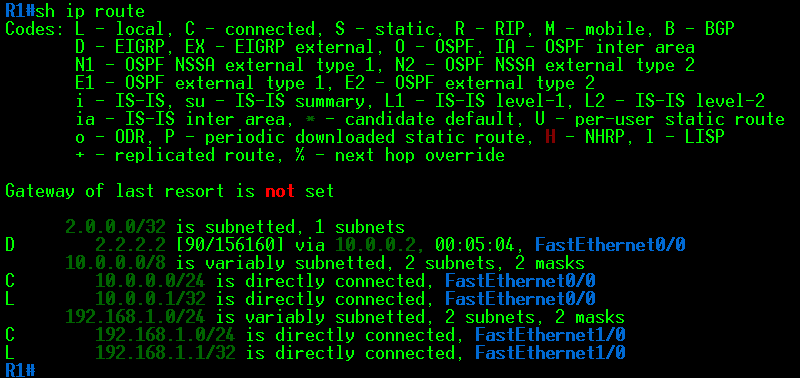

R1#show ip route

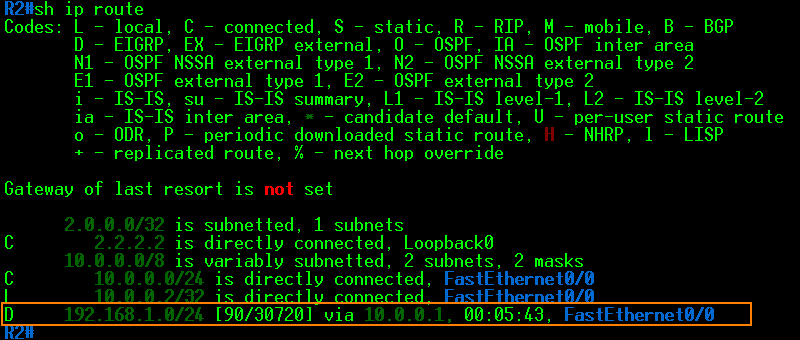

R2#show ip route

步骤7：将R1的LAN接口（FastEthernet1/0）配置为被动接口。因为该接口并未连接到支持EIGRP协议的路由器或MLS设备，所以不需要将EIGRP数据包转发到VPCS（终端主机）。

R1(config)#router eigrp 1
R1(config-router)#passive-interface f1/0
R1(config-router)#exit

步骤8：使用“show”命令来验证R1上的被动接口配置是否正常工作。显示 IP EIGRP 接口信息 :

• 在将接口（FastEthernet1/0）配置为被动接口之后，该接口不再发送EIGRP数据包，也不处理任何接收到的EIGRP数据包。也就是说，该接口不再参与EIGRP自治系统中的数据传输过程。

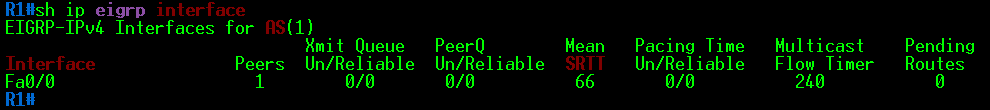

R1#show ip eigrp interface

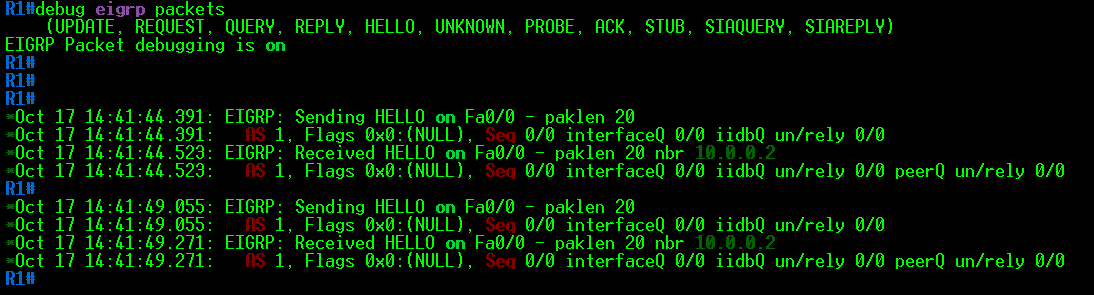

步骤9：在R1上调试OSPF的“hello”消息时，需要注意的是，现在OSPF只会通过其FastEthernet0/0（WAN）接口来发送“hello”数据包。

R1#debug eigrp packets

要关闭调试功能：

R1#undebug all

步骤10：将R2的环回接口（Loopback0）配置为被动接口。因为环回接口是一种逻辑接口，因此无法连接任何设备到该接口上。

R2(config)#router eigrp 1

R2(config-router)#passive-interface loopback0
R2(config-router)#exit

步骤11：使用“show”命令来验证R2上的被动接口配置是否正常。显示 IP EIGRP 接口信息 :

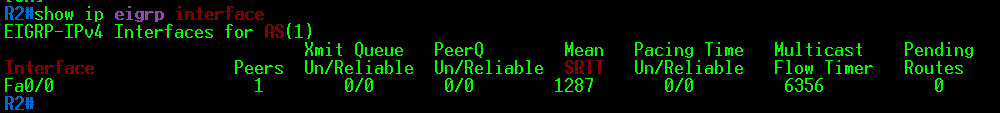

R2#show ip eigrp interface

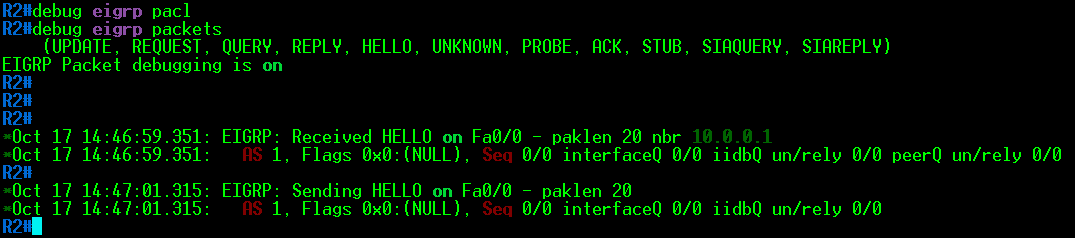

步骤12：在R2上调试OSPF的“hello”消息时，需要注意的是，现在R2只会通过其FastEthernet0/0接口（即WAN接口）来发送“hello”数据包。

R2#debug eigrp packets

要关闭调试功能：

R2#undebug all

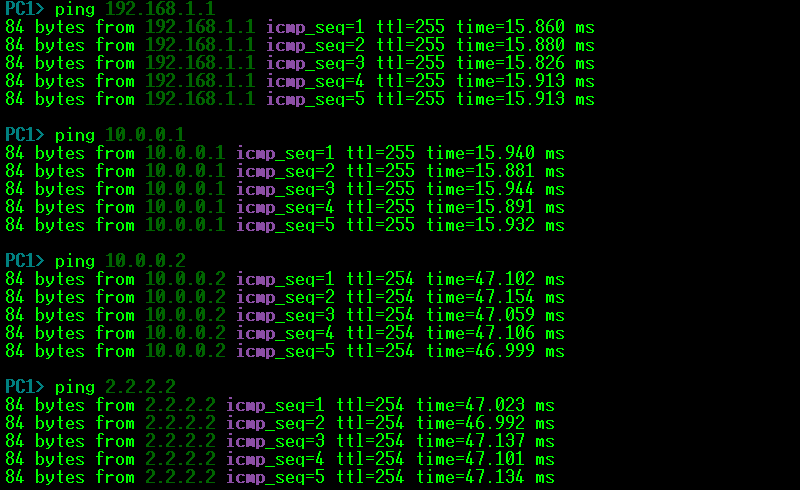

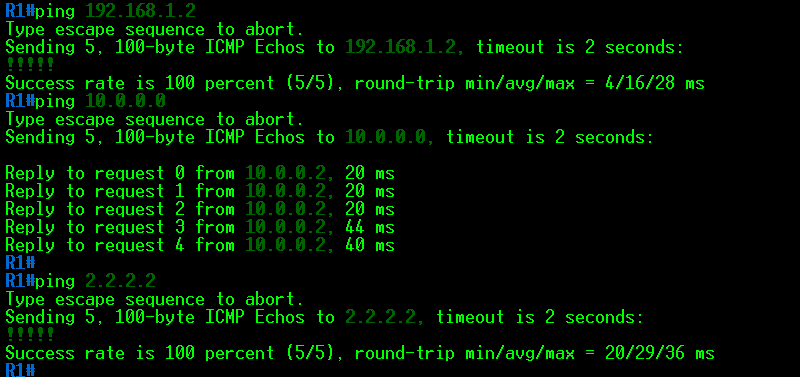

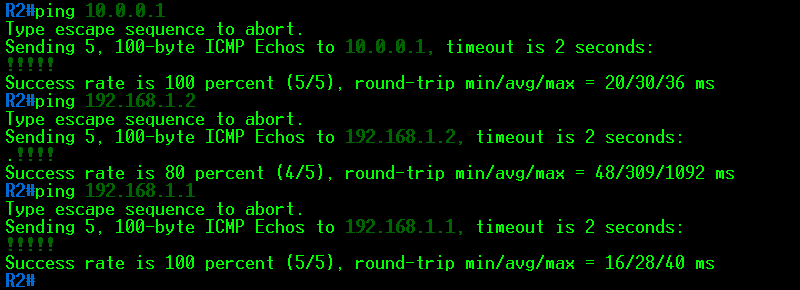

步骤13：验证整个拓扑结构中的连通性：
