CCNA中的主机路由

主机路由是指将流量引导到特定的主机上。 根子网掩码始终为1。 这意味着，对于IPv4地址，主机路由的子网掩码为/32；而对于IPv6地址，子网掩码则为/128。 主机路由会将数据包转发到特定的主机上。 子网掩码只能属于一个子网。 用于主机路由的IPv4子网掩码始终为/32。 用于主机路由的IPv6子网掩码始终为/128。 在您的路由器上配置的所有IPv4和IPv6地址，其对应的主机路由都会自动被添加到路由表中。 主机路由的功能是创建相应的CEF条目作为确认条目，这样，那些目标地址为该IP地址的数据包就可以由路由器自己来处理。 Loopback接口通常配置为使用/32子网掩码，因此它们在路由表中会以主机路由的形式出现。 主机路由是最准确的路线选择方式。

要配置IPv4主机的路由，请按如下步骤操作：

config t
ip route <host-to-route-to>
255.255.255.255
<exit-interface-on-this-router>
–或者–
ip route <network-to-route-to>
<subnet-mask> <next-hops-ipv4-address>

通过输入以下内容来配置IPv6网络路由：

config t
ipv6 route <network-to-route-to>
/<subnet-mask> <exit-interface-on-this-router>
--或--
ipv6 route <network-to-route-to>
/<subnet-mask> <next-hop-ipv6-address>

创建静态主机路由：

通过使用 `IP route` 命令，并指定子网掩码为 255.255.255.0，可以创建针对特定子网的静态路由。此外，IOS还允许通过 `IP route` 命令以及 255.255.255.255 (/32) 子网掩码，为单个主机配置静态主机路由。当存在冗余路径时，通常会使用静态主机路由。请考虑以下场景：

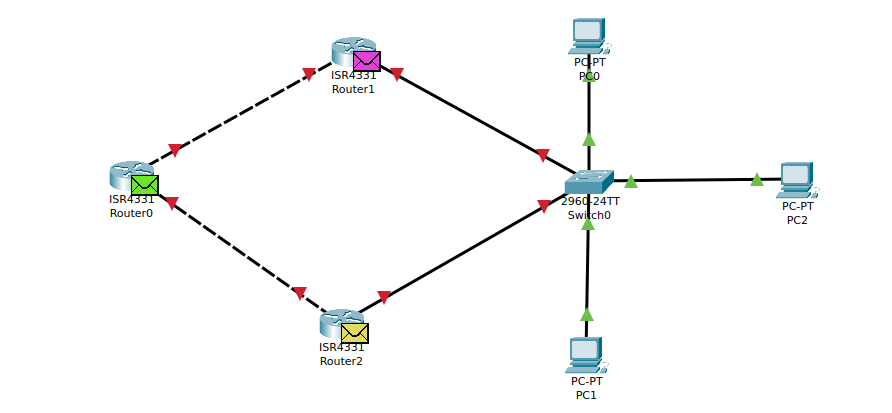

从上面的例子中可以看出，10.0.0.0/24这个子网与由三个路由器和一个交换机组成的网络相连。R1有两种方式可以连接到该子网：一种是通过R2，另一种则是通过R3。假设除了主机10.0.0.10/24之外，所有其他主机都选择通过R2的路径来连接该子网。那么，对于那个主机来说，我们希望使用通过R3的路径来进行连接。以下是实现这一目标的步骤：

R1(config)#ip route 10.0.0.0
255.255.255.0 192.168.0.2
R1(config)#ip route 10.0.0.10
255.255.255.255 172.16.0.2

我们指示R1，将所有属于10.0.0.0/24网络的数据包发送到192.168.0.2。这里的192.168.0.2就是R2上与R1相连的接口的IP地址。 R1被指示将所有需要发送给10.0.0.10主机的数据包，改为发送到172.16.0.2这个地址（即R3上相应接口的IP地址）。 由于 IP 地址 10.0.0.10 也出现在第一个命令中，因此，上面提到的两个路由指令所指向的路由实际上是重叠的。 不过，路由器通常会选择前缀长度较长的路径，因为这样的路径更加精确。 R1将使用通过R3的路由来到达10.0.0.10，因为/32这种路由方式比/24更精确。 通过使用 R1 上的 `traceroute` 命令（适用于 Linux 和 Mac）以及 `tracert` 命令（适用于 Windows），我们可以确认：数据包确实按照预定的路径进行传输。

结论：

它实际上是一种通往特定互联网地址的路径，其实现方式基于两个要素：网络ID和主机ID。通过主机路由机制，可以针对每个网络地址做出合理的路由决策。这些路由被用来创建自定义的路由规则，从而更好地管理和优化特定类型的网络流量。
