蓝牙帧结构

先决条件：蓝牙功能

蓝牙是一种短距离无线通信技术，被广泛应用于各种应用场景中。蓝牙的架构定义了两种类型的网络：

• 皮孔网
• 散射网络

在本文中，我们将了解蓝牙帧结构、蓝牙帧结构中使用的各种字段以及它们的功能。

蓝牙框架结构：

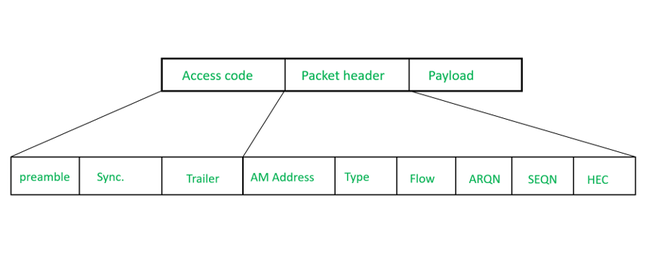

下图展示了蓝牙帧结构中所使用的各种字段的示意图：

蓝牙帧结构的格式属于基带数据包格式。它主要由三个字段组成：访问码、数据包头部以及有效载荷。

• 访问密码这是帧结构中的第一个字段。它的大小为72位。该字段又分为三个部分：第一部分为前导码，其长度为4位；第二部分为同步信息，其长度为64位；第三部分为尾标，其长度也为4位。访问代码字段用于实现时间同步以及网络节点的识别。
• 数据包头它的大小为54位。它包含六个子字段：第一个子字段是地址，长度为3位，可以定义最多7个从设备。第二个子字段是数据类型，长度为4位，用于标识数据的类型。第三个子字段是用于流量控制的字段。第四个子字段是ARQN，用于发送确认信息。第五个子字段是SEQN，其中包含了帧的序列号。第六个子字段是HEC，用于检测头部中的错误。
• 有效载荷该字段的长度可以是0到2744比特。其结构取决于所建立的链接的类型。
