逻辑链接控制协议数据单元

逻辑链接控制层（Logical Link Control, LLC）是一个子层，它主要负责为数据链路提供相应的逻辑支持。该层负责控制数据的同步、多路传输、流量控制以及错误检测等功能。数据链路层被划分为两个子层：逻辑链接控制层以及介质访问控制层。
LLC协议的基本模型是基于HDLC（高级数据链路控制）而设计的。这些协议包括：无确认的非连接式服务、面向连接的服務，以及有确认的、非连接式服务。所有这些协议都使用相同的PDU（协议数据单元）格式。

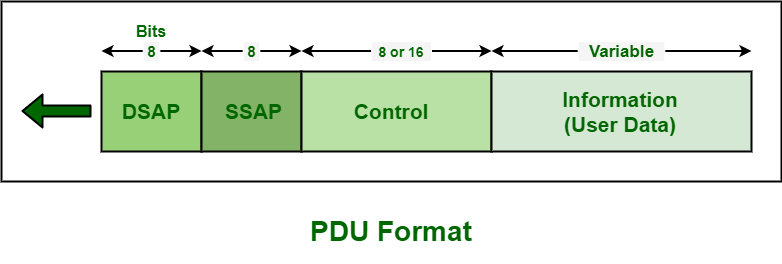

这种PDU格式基本上包含以下4个不同的字段：


1. 目的地服务接入点字段 –
   DSAP通常是一个长度为8位的字段，用于表示网络层实体的逻辑地址。该字段可以指示该地址是单个实体的地址还是多个实体的地址。

2. 源服务接入点字段 –
   SSAP也是一个8位长的字段，用于表示网络层实体的逻辑地址。该字段的作用在于表明该消息是命令还是响应。简单来说，它只是用来标识已经启动了该PDU的SAP而已。

3. 信息领域 –
   这个领域通常包含各种数据或信息。

4. 控制领域 –
   该字段用于标识和确定具体的PDU，同时还规定了各种控制功能。它通常是一个8位或16位的字段，具体长度取决于所涉及的PDU的类型。该字段主要用于流量控制和错误控制。基本上，有三类不同的PDU。每种PDU都有不同的控制字段格式。具体如下：

   • 信息(I) –
     它通常包括一个7位序列号（N(S)），以及一个叠加在上面的序列号（N(R)）。该序列号用于承载数据或信息。

   • 监督/管理岗位（S）
     它通常包含确认序列号（N(R)），以及用于三种不同PDU格式的2位字段：RNR（接收未完成）、RR（接收完成）和REJ（拒绝）。该字段通常用于流量控制和错误控制。

   • 无编号的 (U) –
     通常，这种编码方式为5位M位，用于表示PDU的类型。它被广泛用于各种协议中的PDU标识。


LLC子层的一些功能包括：

• 它的职责是管理和确保数据传输的完整性。
• 它们为数据链接提供了逻辑支持。
• 它还负责控制DLL的同步、多路传输、错误检测与纠正功能，以及数据流的控制。
• 此外，它还能支持在多种计算机网络上进行多点通信。
