在Cisco环境中实现网格拓扑结构

先决条件：网状拓扑的优缺点

在网状网络拓扑结构中，每个设备都会向网络中其他设备发送自己的信号。

在Cisco Packet Tracer中配置和设置环形拓扑结构的步骤：

步骤1：首先，打开Cisco Packet Tracer桌面软件，然后选择下面列出的设备：

IP地址表：

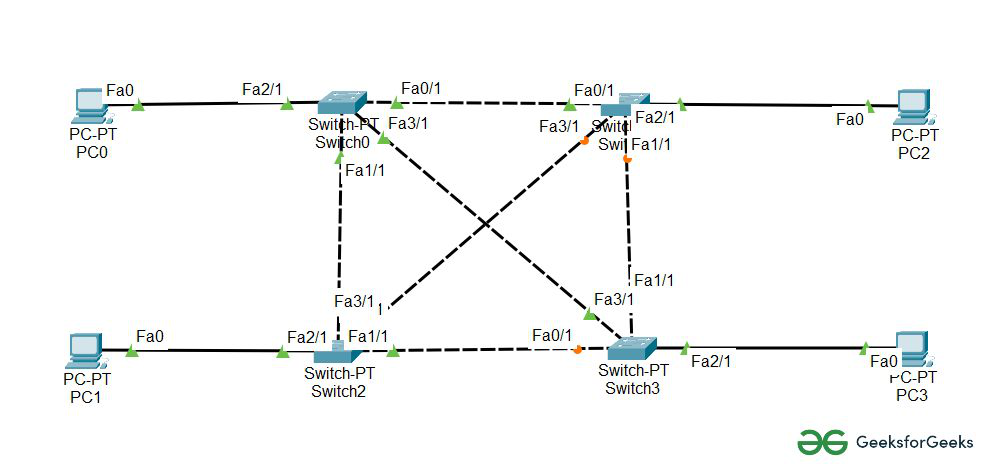

• 然后，按照下图所示的方式创建网络拓扑结构。
• 可以使用自动连接线来将各种设备相互连接。

步骤2：请根据上述的IP地址分配表，配置PC机的IPv4地址以及子网掩码。

• 要为PC0分配一个IP地址，请点击PC0。
• 然后，进入“桌面”页面，再选择“IP配置”选项。在这里，您就可以看到与IPv4相关的配置信息了。
• 请填写IPv4地址和子网掩码。

• 使用 ipconfig 命令来分配 IP 地址。
• 此外，我们还可以借助命令来分配IP地址。
• 请进入计算机的命令终端。
• 然后，输入以下命令：ipconfig <IPv4地址><子网掩码><默认网关>（如有需要）

示例：ipconfig 192.168.0.1 255.255.255.0

• 请对其他电脑也进行同样的设置流程，以完成它们的配置工作。

步骤3：通过向PC0中任意一个主机的IP地址发送ping请求，来验证网络连接是否正常。

• 可以使用 ping 命令来确认连接是否正常。
• 我们会检查一下是否收到了任何回复。
• 在这里，我们收到了来自两台计算机上目标节点的回复。
• 因此，这种关联是成立的。

• 下面是对该实验的模拟过程。我们发送了两个PDU数据包：一个从PC0发送到PC3，另一个则从PC1发送到PC2。
