SVI

更新时间:2021年10月18日   作者:spoto   标签(Tag):

一、实验难度

✅CCNA
CCNP
CCIE





二、实验目的

掌握VLAN、SVI的作用及配置命令
了解跨VLAN通信的工作原理









三、拓扑

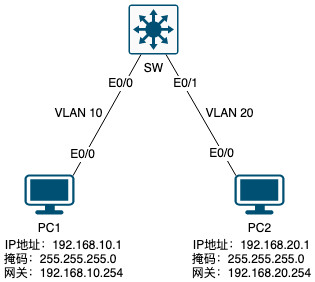

SVI实验拓扑图











四、需求

1.配置PC1和PC2的IP地址和网关
2.在SW创建VLAN,并将相应接口划分到相应VLAN
3.创建SVI,使得PC1和PC2可以通信











五、配置与实现





1. 配置PC1和PC2的IP地址和网关

PC1>enable
PC1#configure terminal
PC1(config)#no ip routing
PC1(config)#interface Ethernet0/0
PC1(config-if)#ip address 192.168.10.1 255.255.255.0
PC1(config-if)#no shutdown
PC1(config-if)#exit
PC1(config)#ip default-gateway 192.168.10.254
PC2>enable
PC2#configure terminal
PC2(config)#no ip routing
PC2(config)#interface Ethernet0/0
PC2(config-if)#ip address 192.168.20.1 255.255.255.0
PC2(config-if)#no shutdown
PC2(config-if)#exit
PC2(config)#ip default-gateway 192.168.20.254





2. 在SW创建VLAN,并将相应接口划分到相应VLAN

SW(config)#vlan 10
SW(config-vlan)#interface ethernet 0/0
SW(config-if)#switchport mode access
SW(config-if)#switchport access vlan 10
SW(config)#vlan 20
SW(config-vlan)#interface ethernet 0/1
SW(config-if)#switchport mode access
SW(config-if)#switchport access vlan 20









3. 创建SVI,使得PC1和PC2可以通信

SW(config)#interface Vlan10
Sw(config-if)#ip address 192.168.10.254 255.255.255.0
Sw(config-if)#no shutdown
SW(config)#interface Vlan20
Sw(config-if)#ip address 192.168.20.254 255.255.255.0
Sw(config-if)#no shutdown









验证

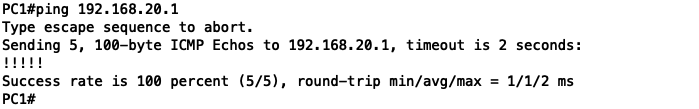

SVI实验验证结果-1

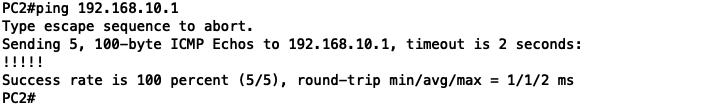

SVI实验验证结果-2
