华为HCIA模拟器eNSP使用入门

更新时间:2021年11月03日   作者:spoto   标签(Tag):

eNSP下载与安装

下载

华为官网即可下载模拟器,链接如下:
https://support.huawei.com/enterprise/zh/network-cloud-engine-data-communication/ensp-pid-9017384
但是需要有华为帐号并且要求合作伙伴权限。
另外推荐百度网盘下载:
链接:https://pan.baidu.com/s/1E6TW0SJGbFGFKelHcvRdpg
提取码:87xx
里面包含了所有eNSP相关软件,对于入门者而言,只需要下载如下4个软件:

  • eNSP V100R003C00SPC100
  • VirtualBox-5.2
  • WinPcap_4_1_3
  • Wireshark-win64-3.0.3 (非必须)

安装步骤

1.安装VirtualBox-5.2
2.安装WinPcap_4_1_3
3.安装Wireshark(非必须)
4.安装eNSP(必须最后一个安装)
以上程序全部要求安装在纯英文路径下,不要有中文字符。
安装完毕后,打开eNSP,选择菜单-工具-注册设备,如下图:

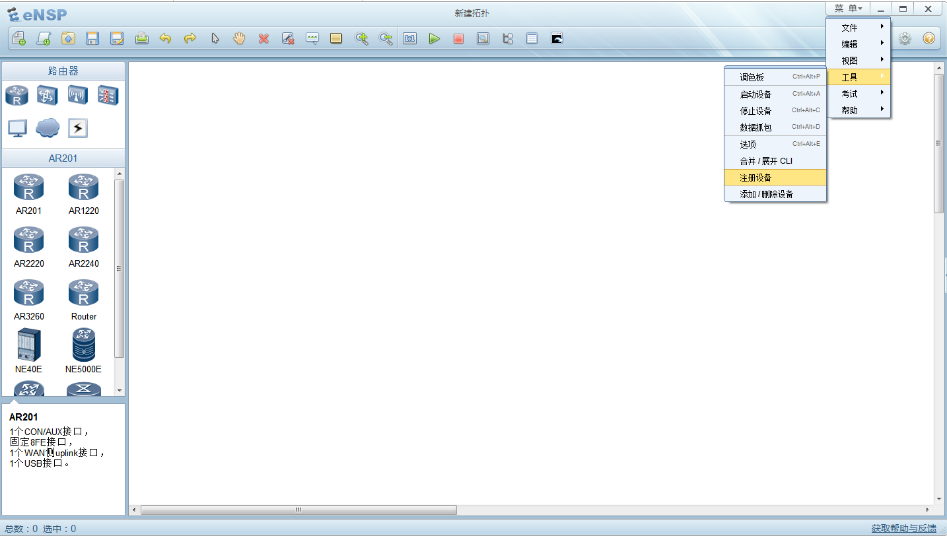

eNSP菜单界面

在弹出的注册窗口中,选择所有设备,点击注册。

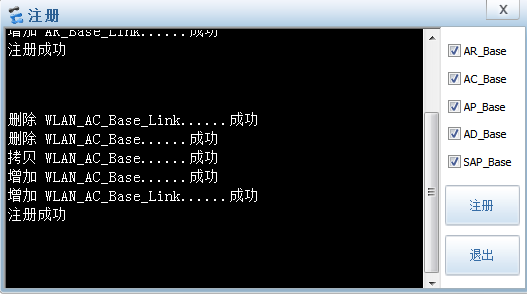

eNSP注册设备

关闭注册窗口,从左侧的设备栏中拖动一个设备出来(如AR2200),
点击上方工具栏中的开启设备按钮

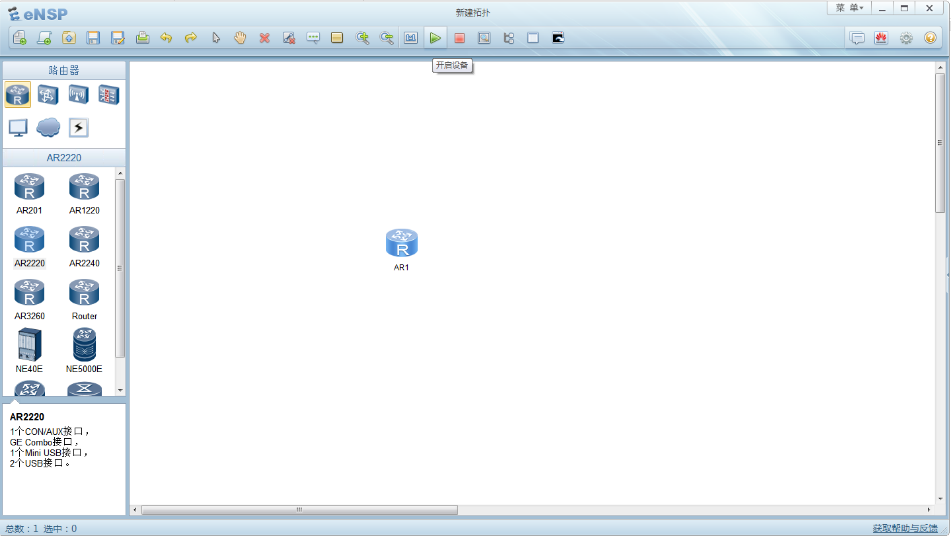

ensp设备开启

设备启动后,点击上方工具栏中的“打开所有CLI”按钮

打开所有CLI

在弹出的命令窗口中,#号代表设备正在启动,成功后应显示的字样。

ensp设备开启操作界面

至此eNSP安装完成,可以开始使用了。


华为设备的配置方法

左侧的设备栏中,依次是路由器、交换机、无限设备、防火墙、终端设备、网云、线缆

ensp左侧设备栏

这里以华为路由器为例,简单介绍设备的操作方法。
打开设备操作界面后,看到字样,表示设备名称为Huawei,<>代表当前处于用户视图,该视图下,只能进行查看设备配置等简单操作。下面介绍如何修改设备名称:
1)在用户视图下,输入system-view,回车后进入系统视图,可以看到变成[Huawei]

进入系统视图

2)在系统视图下,输入sysname AR1,可以看到设备名称被修改。

设备名称修改

3)继续输入quit,退回到用户视图,再输入save,并使用y确认。可以保存配置。

退回到用户视图

看到以上提示,表示保存成功。
*说明:路由器和交换机等都是专业的网络设备,想使用它们必须具备专业的网络技术知识,通过学习hcia/HCIP/HCIE的课程,可以进一步了解网络设备操作方法。


eNSP软件界面

刚才通过配置路由器的例子,我们已经了解到了设备栏和工具栏,下面我们看一下其他界面:

引导界面

ensp引导界面

第一次打开eNSP,会有引导界面,在这里可以直接打开历史文件。

主界面

ensp主界面

1)主菜单,提供各项主要功能,刚才的注册设备就在这里。
2)工具栏,提供常用工具,鼠标指上去会有提示。
3)网络设备区,可以选择设备和网线(crtl+L快捷键打开)
4)工作区,在此区域创建网络拓扑
5)设备接口区,显示已存在的设备和接口状态。(ctrl+R快捷键打开)


eNSP的设置选项

在主界面中选择“菜单 > 工具 > 选项”,在弹出界面中设置软件的参数。

界面设置

CLI 设置

字体设置

服务器设置

工具设置

  • 在“界面设置”页面可以设置拓扑中的元素显示效果,比如是否显示设备标签和型号、是否显示背景图。在“工作区域大小”中可设置工作区的宽度和长度。
  • 在“CLI 设置”页面设置命令行中信息保存方式。当选中“记录日志”时,设置命令行的显示行数和保存位置。当命令行界面内容行数超过“显示行数”中的设置值时,系统将自动保存超过行数的内容到“保存路径”中指定的位置。
  • 在“字体设置”页面可以设置命令行界面和拓扑描述框的字体、字体颜色、背景色等参数。
  • 在“服务器设置”页面可以设置服务器端参数,详细信息请参考分布式部署。
  • 在“工具设置”页面可以指定“引用工具”的具体路径。

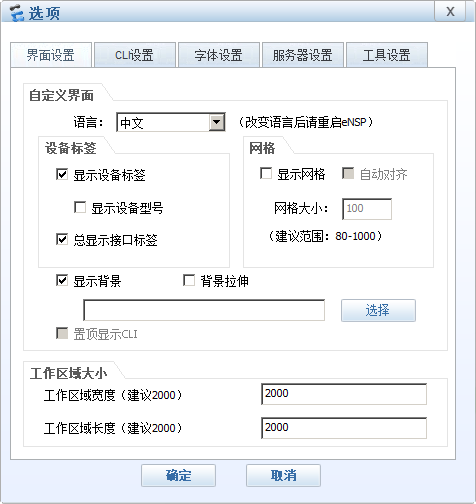

ensp界面设置页面
