桌面云fusionaccess架构

更新时间:2021年10月27日   作者:spoto   标签(Tag):

产品定位

FusionAccess是华为桌面云解决方案的桌面管理系统。桌面云解决方案将计算机的计算和存储资源(包括CPU、硬盘、内存)集中部署在云计算数据中心机房,通过虚拟化技术将物理资源转化为虚拟资源;运营商或企业根据用户的需求将虚拟资源集成为不同规格的虚拟机,向用户提供虚拟桌面服务,替代传统的PC。

FusionAccess采用华为自研的云接入桌面协议HDP(Huawei Desktop Protocol),HDP相对传统桌面协议,具有图像和文字显示更清晰细腻、视频播放更清晰流畅、声音音质更真实饱满、兼容性更好等优势。

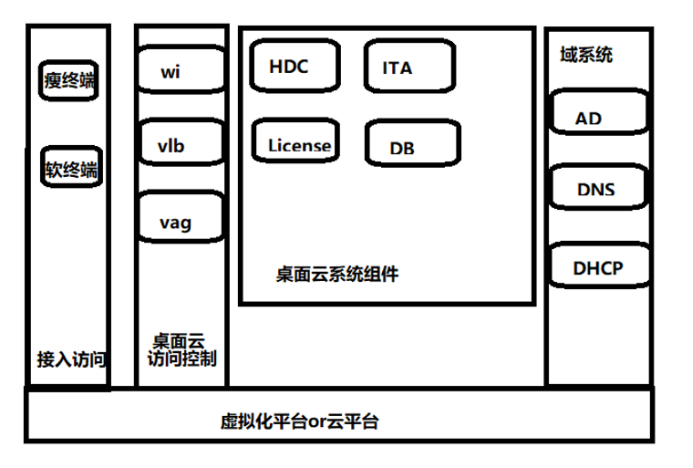

组成架构

组件介绍

桌面云fusionaccess组件介绍





WI

web接口,提供web网页接入。

VLB

提供负载均衡。对wi进行一个负载均衡,将多台 WI 的 IP 地址绑定在一个域名下,当用户输入域名发起请求时,vLB 按 照 IP 地址绑定的顺序依次解析 WI 的 IP,同时将用户的登录请求分流到依次解析出 IP 地址的 WI 上,提高 WI 的响应速度,保证 WI 服务的可靠性。

VAG

虚拟接入网关。实现内外网隔离。提供自助维护网关功能。

HDC

华为桌面控制器,HDC 是虚拟桌面管理软件的核心组件,根据 ITA 发送的请求进行桌面组的管理、用户和虚拟桌面的关联管理、虚拟机登录的相关处理等。

ITA

IT 适配器,ITA 为用户管理虚拟机提供接口,其通过与 HDC(Huawei Desktop Controller)的交互、以及与云平台软FusionCompute 的交互,实现虚拟机创建与分配、虚拟机状态管理、虚拟机镜像管理、虚拟机系统操作维护功能。

license

License 服务器是 License 的管理与发放系统,负责 HDC 的License 管理与发放。

GaussDB 数据库

GaussDB 为 ITA、HDC 提供数据库,用于存储数据信息。


FusionAccess 的 License 控制类型

1、最大并发数:
2、最大连接数:


FusionAccess基本概念

用户组

一组域用户的集合,登录虚拟机的最终用户。

虚拟机组

虚拟机组是一组类型相同的虚拟机,它是桌面云系统中虚拟机资源的管理容器。管理员根据业务需求创建不同的虚拟机组来管理桌面云系统的虚拟机资源;虚拟机组的概念只对管理员可见。管理员新创建虚拟机组时,需要指定虚拟机组的类型,当前支持完整复制、链接克隆和全内存三种类型;对于已存在的虚拟机组,管理员可以在虚拟机组添加新虚拟机,也可以删除虚拟机组中未分配的虚拟机

桌面组

一组分配给用户/用户组的虚拟机。类型包括“静态池”、动态池、专有(静态多用户、单用户)

虚拟机模板

用户发放桌面虚拟机的模板

模板虚拟机

用于制作虚拟机桌面模板的虚拟机。在fusioncompute里面创建,转化为模板。

桌面组的类型

1、 专用单用户:当桌面组类型为“专有”时,用于发放“完整复制”类型的桌面。用户和虚拟机之间有固定的分配绑定关系。
静态多用户:一个虚拟机可以拥有多个用户,或者一个用户有多个虚拟机,一次只能给一个用户使用。
2、静态池:用户和虚拟机之间无固定的分配绑定关系,一个用户同时只能拥有一台虚拟机,虚拟机分配给用户后,用户每次登录不同的虚拟机
3、动态池:用户和虚拟机之间无固定的分配绑定关系,一个用户同时只能拥有一台虚拟机,虚拟机分配给用户后,一旦用户登录虚拟机,即产生固定绑定关系,用户每次都会登录该虚拟机。

虚拟机类型

    完整复制
    链接克隆
    快速封装

虚拟机模板类型

    完整复制
    链接克隆
    托管机
    全内存
