了解网络结构并进行故障定位

更新时间:2021年11月02日   作者:spoto   标签(Tag):

随着网络规模越来越大,网络设备种类繁多,并且各自的配置错综复杂,对网络管理能力的要求也越来越高。传统网络管理系统多数只能分析到三层网络拓扑结构,无法确定网络设备的详细拓扑信息、是否存在配置冲突等。因此需要有一个标准的二层信息交流协议。

快速了解网络结构、进行故障定位

LLDP提供了一种标准的链路层发现方式。通过LLDP获取的设备二层信息能够快速获取相连设备的拓扑状态;显示出客户端、交换机、路由器、应用服务器以及网络服务器之间的路径;检测设备间的配置冲突、查询网络失败的原因。企业网用户可以通过使用网管系统,对支持运行LLDP协议的设备进行链路状态监控,在网络发生故障的时候快速进行故障定位。


LLDP工作原理

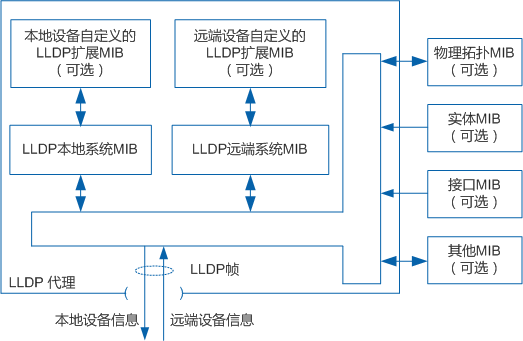

LLDP可以将本地设备的信息组织起来并发布给自己的远端设备,本地设备将收到的远端设备信息以标准MIB的形式保存起来。工作原理如图所示。

LLDP工作原理


LLDP基本实现原理为

1.LLDP模块通过LLDP代理与设备上物理拓扑MIB、实体MIB、接口MIB以及其他类型MIB的交互,来更新自己的LLDP本地系统MIB,以及本地设备自定义的LLDP扩展MIB。
2.将本地设备信息封装成LLDP帧发送给远端设备。
3.接收远端设备发过来的LLDP帧,更新自己的LLDP远端系统MIB,以及远端设备自定义的LLDP扩展MIB。
4.通过LLDP代理收发LLDP帧,设备就很清楚地知道远端设备的信息,包括连接的是远端设备的哪个接口、远端设备的MAC地址等信息。
LLDP本地系统MIB用来保存本地设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。
LLDP远端系统MIB用来保存远端设备信息。包括设备ID、接口ID、系统名称、系统描述、接口描述、网络管理地址等信息。

LLDP代理完成下列任务

•维护LLDP本地系统MIB和LLDP远端系统MIB。
•在本地状态发生变化的情况下,提取LLDP本地系统MIB信息并向远端设备发送。在本地设备状态信息没有变化的情况下,按照一定的周期提取LLDP本地系统MIB信息向远端设备发送。
•识别并处理收到的LLDP帧。
•LLDP本地系统MIB或LLDP远端系统MIB的状态发生变化的情况下,向网管发送LLDP告警。


LLDP组网模式

单邻居组网模式

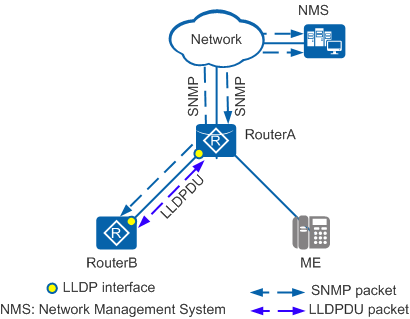

单邻居组网模式是指路由器设备的接口之间或者路由器与媒体终端ME(Media Endpoint)的接口之间是直接相连,中间没有跨任何的设备,而且接口只有一个邻居设备的情况。单邻居组网如图所示,RouterA和RouterB之间以及RouterA和ME之间均是直接相连,RouterA和RouterB的每一个接口都只有一个邻居。

单邻居组网模式


链路聚合组网模式

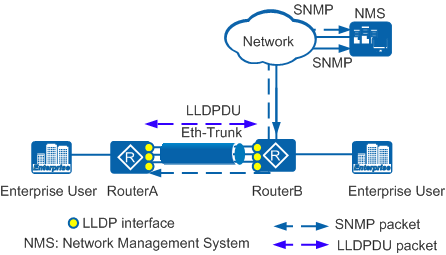

链路聚合组网模式是指路由器设备的接口之间存在链路聚合,接口之间是直接相连,链路聚合之间的每个接口只有一个邻居设备。如图2所示RouterA和RouterB之间存在链路聚合,RouterA和RouterB的每一个接口都只有一个邻居。

链路聚合组网模式

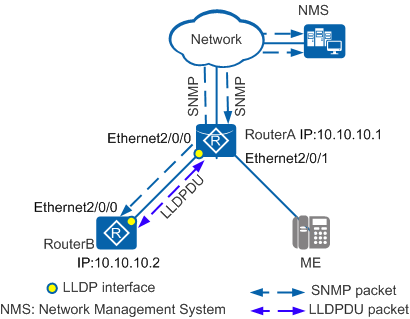

配置LLDP功能示例-单邻居组网


配置LLDP功能示例-单邻居组网





组网需求

RouterA和RouterB之间、RouterA和ME均为直接相连,网络管理系统NMS与RouterA、RouterB之间路由可达且SNMP配置已经完成。
网络管理员希望在NMS上可以获取到RouterA与ME设备之间、以及RouterA与RouterB之间链路的通信情况、设备功能变化的告警信息,用于了解网络的详细拓扑和判断网络中是否有配置冲突。







配置思路

网络管理员希望在NMS上可以获取到RouterA与ME设备之间、以及RouterA与RouterB之间链路的通信情况、设备功能变化的告警信息,可以通过配置LLDP功能来实现。配置思路如下:
1.使能RouterA和RouterB的全局LLDP功能。
2.配置RouterA和RouterB的管理IP地址方便网管系统进行管理。
3.使能RouterA和RouterB告警功能,及时将告警信息传送到NMS。





操作步骤



1.使能RouterA和RouterB的全局LLDP功能

# 配置RouterA。
system-view
[Huawei] sysname RouterA
[RouterA] lldp enable
# 配置RouterB。
system-view
[Huawei] sysname RouterB
[RouterB] lldp enable

2.配置RouterA和RouterB的管理IP地址

# 配置RouterA。
[RouterA] lldp management-address 10.10.10.1
# 配置RouterB。
[RouterB] lldp management-address 10.10.10.2

3. 使能RouterA和RouterB的LLDP告警

# 配置RouterA。
[RouterA] snmp-agent trap enable feature-name lldptrap
# 配置RouterB。
[RouterB] snmp-agent trap enable feature-name lldptrap
